布袋除塵器結構圖

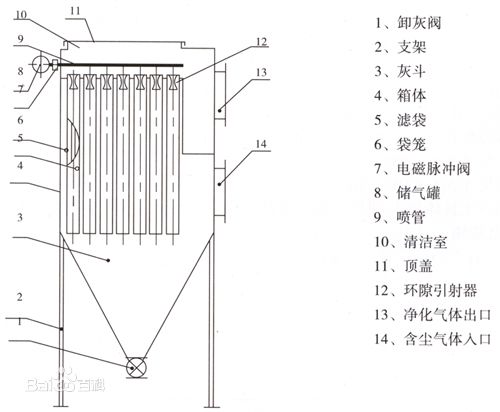

    袋式除塵器結構圖：



    袋式除塵器本體結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。

    袋式除塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對袋式除塵器起著決定性的作用。為此，清灰方法是區分袋式除塵器的特性之一，也是袋式除塵器運行中重要的一環。

    結構型式

    1、按濾袋的形狀分為：扁形袋（梯形及平板形）和圓形袋（圓筒形）。

    2、按進出風方式分為：下進風上出風及上進風下出風和直流式（只限于板狀扁袋）。

    3、按袋的過濾方式分為：外濾式及內濾式。

    濾料用纖維，有棉纖維、毛纖維、合成纖維以及玻璃纖維等，不同纖維織成的濾料具有不同性能。常用的濾料有208或901滌輪絨布，使用溫度一般不超過120℃，經過硅硐樹脂處理的玻璃纖維濾袋，使用溫度一般不超過250℃，棉毛織物一般適用于沒有腐蝕性；溫度在80-90℃以下含塵氣體。
